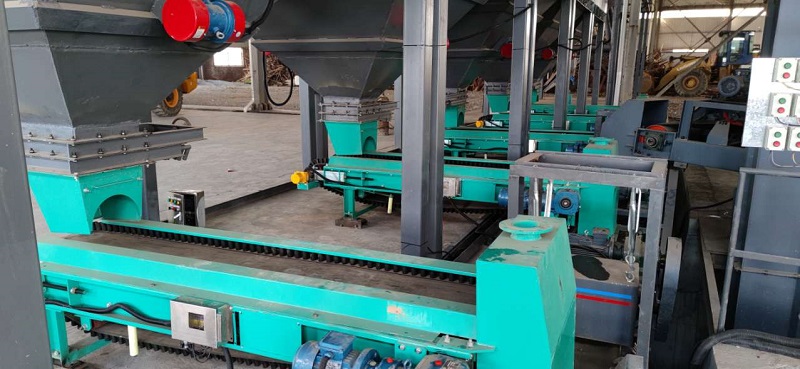

定量給料皮帶秤是一種自動輸送、動態計量稱重和自動控制配料系統，被廣泛應用于礦山、煤炭、化工、水泥等行業。在皮帶輸送機輸送機械結構基礎上，增加了電子皮帶秤動態稱重和自動控制系統，實現了電子皮帶秤的調節自動化，在皮帶輸送機輸送固體散料物料過程中對物料進行連續自動稱重，同時它可以根據既定的參數值改變控制電機的速度達到相應的改變皮帶速度，完成定量控制，能夠完成生產配料工作。

定量給料皮帶秤的結構模塊主要分為：完成輸送的輸送模塊、完成動態稱重的電子皮帶秤模塊以及完成定量控制的控制模塊，不同模塊也有聯系，相互作用共同完成了定量給料皮帶秤的各種功能作用。

（1）輸送模塊

定量給料皮帶秤的輸送模塊主要包括各種機械結構，部件較多，主要有電機、減速機、輥筒、托輥、皮帶、裙板、皮帶張緊裝置、皮帶清掃裝置等。這些部件均根據生產現場實況進行定制，電機是物料輸送的動力，電機需達到或超過應用的功率要求，變頻電機一般要求達到定量給料皮帶秤量程比或流量變化范圍；減速機更多依賴于應用細節，如皮帶寬度、物料剖面、輸送機長度、物料的體積密度、以及電機功率等條件；定量給料皮帶秤的輥筒有加保護層，保證勻速不打滑；托輥用來支撐皮帶，托輥要運轉靈活、徑向跳動小，托輥要滿足可靠輸送的相關標準；皮帶要耐磨耐用，不同物料特性應選擇不同材質皮帶，一般來說，定量給料皮帶秤采用尺寸準確、兩側邊長相等的環形皮帶；自動張緊裝置可維持皮帶張力恒定，自動清掃裝置保持皮帶清潔，這些都有助于物料穩定輸送和維持計量穩定性。當然，還有許多其他裝置，如當擋料板等，共同完成物料持續、穩定輸送。

（2）動態稱重模塊

定量給料皮帶秤采用電子皮帶秤動態稱重方式，稱重橋架、稱重傳感器、速度傳感器以及儀表。稱重橋架是承重結構，稱重傳感器采用與皮帶秤通用的數字式稱重傳感器，抗干擾能力強，計量精準度高。定量給料皮帶秤儀表采用智能化頁面，操作簡單，功能豐富，嵌入控制軟件，實現對給料皮帶秤的參數設定等。

（3）自動控制模塊

定量給料皮帶秤采用PLC控制器實現自動控制，集成模擬量輸入輸出通道、開關量輸入通道等，同時提供配套的稱重軟件。PLC與DCS系統連接，控制儀表集成在控制柜內，實現集中操作管理，分散控制。通過軟件組態實現配料功能，可靠性高、組態方式靈活，通信方式多樣，性價比高，特別適合定量給料皮帶秤臺數多、與工藝過程聯系緊密的場合。

定量給料皮帶秤是一種綜合型的技術設備，不同的組成模塊共同實現了各種功能，在實現自動化生產中發揮著重要作用。
