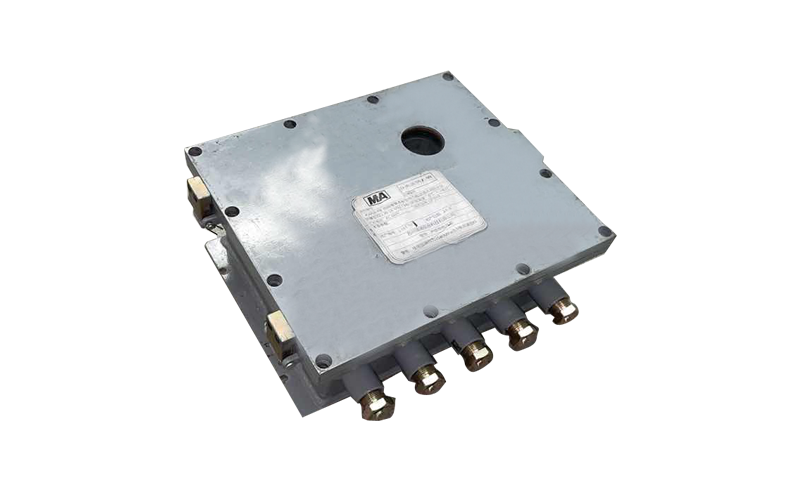

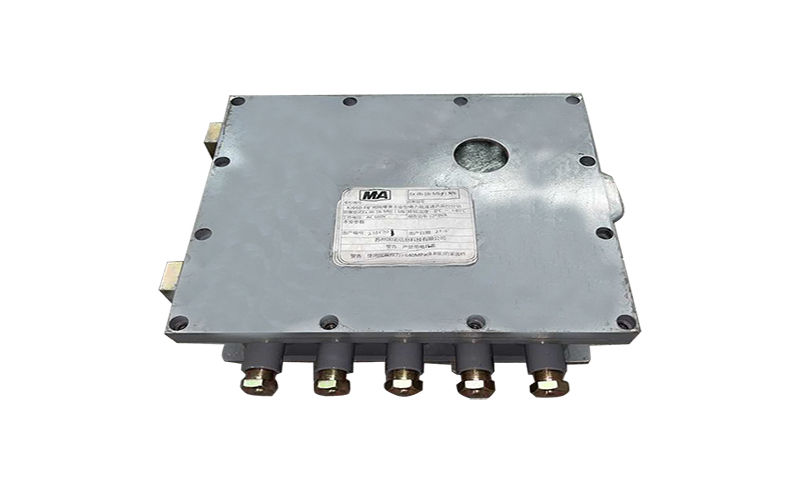

KJF227礦用隔爆兼本安型電力載波采集分站具有數據處理功能，主要用于與井下隔爆型高、低壓開關裝置的綜合保護和礦用一般型高壓開關綜合保護裝置通訊，完成變電所的當?shù)乇O(jiān)控，同時完成綜合保護與地面調度主站間的數據上傳及命令下達，是井下監測監控系統中的重要設備。
【實時采集高】【隔爆兼本質安全】
PERFORMANCE CHARACTERISTICS
分站主要用于采集高、低壓開關裝置的電流、電壓、運行狀態等參數，實時監測煤礦電網安全監控系統運行狀態，并傳至地面中心站，完成變電所的當?shù)乇O(jiān)控。
分站具有通過電力線纜傳輸通訊信號的電力載波通訊功能；分站具有RS485信號、以太網電信號的功能；分站還具有數據處理、雙向通訊、指示燈等功能。
本安型壓力傳感器，具有防爆、煤安等資質認證；304不銹鋼殼體，結構緊湊，堅固耐用；防護等級高，適用瓦斯、煤塵等易燃易爆惡劣的煤礦井下環境。
分站支持以太網電信號全雙工傳輸，傳輸速率為100Mbps；RS485信號為雙極性半雙工傳輸，傳輸速率為9600bps，電力載波通信速率為2.5kbps～5kbps，保證通訊質量和效率。
FOUR STRUCTURAL COMPONENTS
304不銹鋼殼體，抗銹、抗腐蝕。
堅固耐用，強度高，耐高溫。
以太網電信號及RS485方式通訊。
實時高效的數據采集與傳輸。
通訊管理機采集端口采集到的監測數據，
主要完成監測監控系統部分的工作。
體積小，重量輕，防爆安全。
寬壓范圍輸入，供電持續穩定可靠。
WORKING PRINCIPLE
KJF227礦用隔爆兼本安型電力載波采集分站的電氣原理如圖所示，主要由通訊管理模塊、通訊模塊以及電源部分組成。電力分站的通訊管理機采集端口采集到的監測數據，主要完成監測監控系統部分的工作。電力分站與地面設備的通訊方式為以太網電信號及RS485方式。
PRODUCT PARAMETERS
| 防爆型式 | 礦用隔爆兼本質安全型，標記為“Ex db [ib Mb]Ⅰ Mb” |
|---|---|

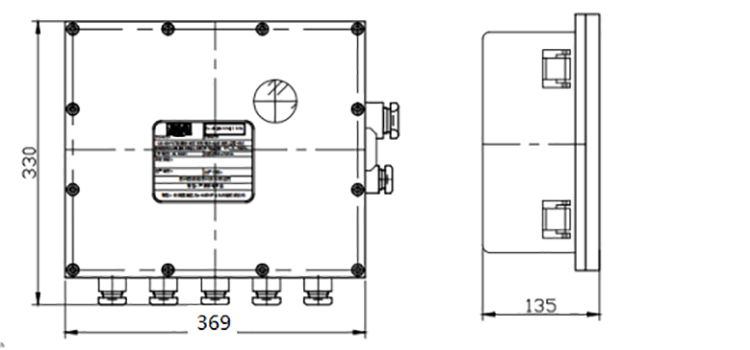

| 結構特征 | 外型尺寸：369×330×135(mm) |
| 整機重量：約 27kg | |
| 供電電源 | 工作電壓：AC660 V |
| 輸入視在功率：≤200 VA | |
| 以太網電信號接口（本安） | 接口數量：1路 |
| 傳輸方式：全雙工，TCP/IP以太網電信號傳輸 | |
| 傳輸速率： 100Mbps | |
| 信號電壓峰峰值：≤5V | |
| 最大傳輸距離：100m（使用 MHYV 煤礦用通訊電纜，截面積不小于 1.5mm2） | |
| RS485信號接口（本安） | 數量：1路 |
| 傳輸方式：半雙工，雙極性 | |
| 傳輸速率：9600 bps | |
| 信號工作電壓峰峰值：2V～12V | |
| 最大傳輸距離：2km（MHYV 1.5mm2型礦用通訊電纜） | |
| 電力載波傳輸通訊參數 | 接口數量：1路 |
| 調制方式：DBPSK 數字調制解調 | |
| 標稱通信速率：2.5kbps～5kbps | |
| 本安參數 | 485端：UO：6.6V，IO：350mA，CO：10μF，LO：0.1mH |
| 以太網電口端：UO：6.6V，IO：740mA，CO：10μF，LO：80μH |
PRODUCT ADVANTAGE
| 對比項目 | 國諾礦用本安型廣播分站 | 市場上部分同類產品 |
|---|---|---|
| 企業資質 | 9001質量管理體系認證、軟件著作證書、環境管理體系認證、健康安全管理體系認證。 | 無相關資質，或者資質不全，企業實力不夠。 |
| 產品資質 | 裝箱清單、防爆合格證、礦用產品安全標志、產品出廠檢驗合格證、使用說明書。 | 產品"貼牌"生產，資質不全，特別是相關專業認證。 |
| 安全性能 | 國家權威認證資質齊全，防爆不銹鋼外殼，隔爆兼本安型電源，全方位防爆，適合含有瓦斯、粉塵等易爆環境。 | 資質不全，或無相關資質；防爆技術不夠成熟，受使用環境影響大。 |
| 制造工藝 | 精選優質材質，采用精益生產工藝，更好的工業品質，耐高溫、防腐防爆防塵防水。 | 普通材質，普通工藝生產，易被腐蝕，易進入灰塵、飛濺的水。 |
| 分站性能 | 分站具有足夠數量的以太網電信號接口、RS485信號接口，傳輸距離遠，數據傳輸質量和效率有保障。 | 分站具備的數據接口數量不夠，且傳輸距離有限，無法滿足礦山遠距離傳輸。 |
| 功能結構 | 設計結構精巧、科學合理，安裝維護方便。具有指示燈等功能。 | 設計結構不夠合理，安裝、調節、維護不便。 |
| 售后服務 | 提供7*24小時客戶服務熱線400-180-1266，可電話、遠程、上門解決問題。 | 無客服熱線，售后不及時、不完善，售后無保證。 |
PRODUCT ADVANTAGE
7*24小時客服在線，10S了解需求60S專業商務溝通對接，保障效率,解決找不到對接人，反饋慢。
取得計量許可證，礦用安全產品認證，防爆合格證，計算機軟件著作權認證，實用新型專利認證.....我們資質齊全！
基于防爆標準研發，高于普通皮帶秤標準要求,15年技術創新研發，滿足市場需求。
一個電話，48小時到達現場，多對一服務，技術支持，現場培訓，且項目終身服務。
