懸浮式電子皮帶秤是一種目前應用非常廣泛的電子皮帶秤結構型式，它主要是根據電子皮帶秤的秤架結構和力傳遞不同而區分出來的，其結構特點是直接稱重，在力傳遞過程中將載荷全部通過稱重托輥傳遞給稱重傳感器，而不是像杠桿式那樣傳力，也就是力傳遞環節更少。且這種秤架結構無支點、無可移動部件，自重更輕，力傳遞損失更小。

根據秤架結構不同，懸浮式電子皮帶秤也有三種不同的結構類型：ICS-14電子皮帶秤、ICS-30電子皮帶秤、FSD高精度矩陣電子皮帶秤，這幾種結構類型有其獨有的特點和應用。

1、ICS-14電子皮帶秤

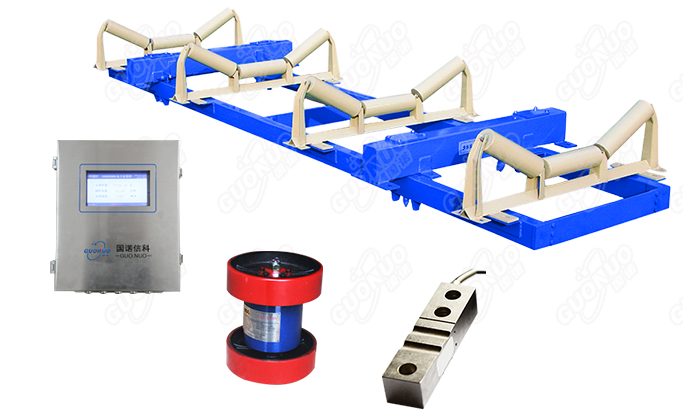

（1）秤架結構：ICS-14電子皮帶秤分為ICS-14A型和ICS-14B型兩種，前者為四托輥、有橫梁的結構，配置四只稱重傳感器；后者與前者類似，只是少了一組稱量托輥為三組稱量托輥結構。這種多組稱量托輥的結構延長了有效計量稱重區域，物料更均勻穩定地通過稱重區域，提高稱重穩定性。

（2）應用范圍：適用的皮帶輸送機傾斜角≤6°；正常應用、操作和維護的情況下，ICS-14電子皮帶秤的使用精度可以達到±0.25%，因此能夠滿足各種高精度計量精度場合，如貿易結算、生產監控的場合。需要一提的是，ICS-14B較之ICS-14A稱量區域更短，ICS-14A計量穩定性更好，但對于安裝輸送機空間更短的場合則比較適合ICS-14B。
