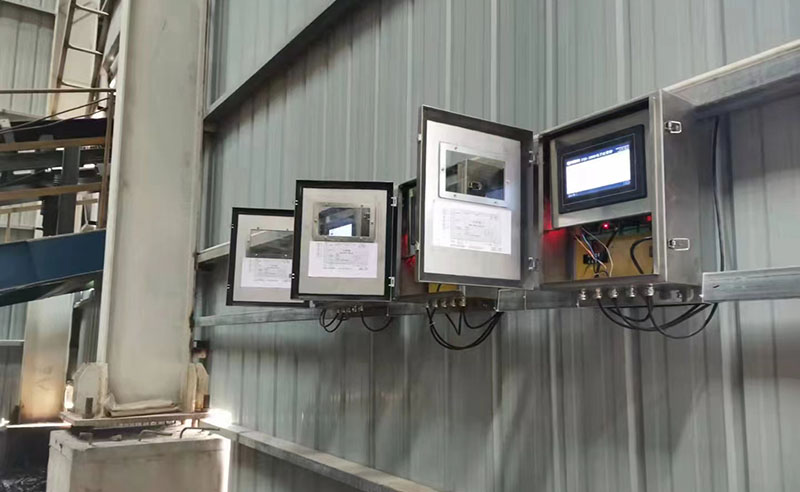

工業儀表是工業自動化技術工具與控制裝置，已經隨著技術的發展邁入數字化、智能化和網絡化。電子皮帶秤儀表是工業散料自動化計量裝置的數據處理、通訊核心，現代化皮帶秤儀表通訊功能也在不斷加強，通過多種方式進行多臺設備聯網、集中監控管理或者與上位機通訊。其中，RS485是電子皮帶秤儀表常見且重要的一種通訊方式，此篇文章就是簡單介紹RS485通訊方式及其常見的一些問題。

什么是RS485通訊？

RS485是一個串行通信標準，也被稱為TIA485/EIA-485-A，是電子工業聯盟和電信行業協會定義的一種平衡數字多點系統中的驅動器和接收器的電氣特性標準。RS485常用于工業、自動化、汽車和建筑物管理等領域。

RS485通訊的優勢特點

1、傳輸距離遠、速率高：RS485的速率可高達10Mbit/s，理論通訊距離可達1200米（9600波特率），彌補了RS-232通信距離短、速率低的缺點。

2、差分傳輸：RS485采用差分傳輸方式，使用一對雙絞線，其中一根線定義為A，另一個定義為B，與RS-232的單端傳輸不同。這種傳輸方式抗干擾能力、可靠性更強，可以增強傳輸信號的完整性。

3、抗干擾能力強：RS485接口采用差分方式傳輸信號，不需要相對于某個參照點來檢測信號，可以抵抗電子噪聲大的環境的干擾。

5、連接靈活：RS485支持多個設備連接，可以在同一總線上掛接多個節點，可以實現多支路通信鏈路的配置。

連接RS485通信鏈路需要注意的問題

在連接RS485通信鏈路時，信號地的連接很重要。如果沒有信號地連接，會產生共模干擾和電磁干擾（EMI）問題，影響通信的穩定可靠，甚至損壞接口。因此，在高速、長線傳輸或干擾惡劣的環境下，應采用阻抗匹配的RS485專用電纜或鎧裝型雙絞屏蔽電纜。

如何消除RS485通訊線上的干擾？

485通訊線由兩根雙絞的線組成，它是通過兩根通信線之間的電壓差的方式來傳遞信號，因此稱之為差分電壓傳輸。差模干擾在兩根信號線之間傳輸，屬于對稱性干擾。消除差模干擾的方法是在電路中增加一個偏值電阻,并采用雙絞線。共模干擾是在信號線與地之間傳輸，屬于非對稱性干擾。消除共模干擾的方法包括：

（1）采用屏蔽雙絞線并有效接地。

（2）強電場的地方還要考慮采用鍍鋅管屏蔽。

（3）布線時遠離高壓線，更不能將高壓電源線和信號線捆在一起走線。

（4）不要和電控鎖共用同一個電源。

（5）采用線性穩壓電源或高品質的開關電源(紋波干擾小于50mV)。

上述電子皮帶秤儀表RS485通訊相關知識介紹由國諾信科技術人員介紹，綜合各方面資料而成，如您有關于產品問題，可聯系我們。
