隨著科技的飛速發展，煤礦行業的自動化水平日益提高，這不僅提升了生產作業效率，更顯著增強了作業安全。在煤礦作業中，礦井排水在保障生產安全方面有著舉足輕重的地位，而礦井自動化排水監控系統則是保障正常可靠排水的關鍵。

礦井自動化排水監控系統是一套監管排水的綜合性系統，集成了監測、控制、保護和管理等多種功能。它主要由傳感器網絡、可編程控制器（PLC）、人機界面（HMI）、通訊模塊以及上位機管理系統等部分組成。系統通過實時采集礦井水位、水泵工作狀態、管道流量等關鍵數據，根據預設邏輯和控制策略，自動調控水泵的啟停、排水量等，從而實現對礦井排水的精準可靠控制。

礦井自動化排水監控系統的功能與特點主要可概括為以下幾個方面：

1.具有四種不同的控制工作方式

該系統具有四種工作模式：遙控、全自動、半自動和檢修模式。全自動模式下，系統能夠自動根據水倉水位、工作時間、礦井涌水量等信息自動確定開泵臺數并自動啟停；遙控方式下，管理人員可以通過遠程終端對系統進行監控和操作；檢修方式下，操作人員可以在現場或控制室內手動控制水泵的開啟或停止。

2.具有完善通訊接口和可靠的PLC控制方式

系統采用標準化的通訊協議和接口，能夠方便地接入煤礦現有的通訊系統，實現與上級管理系統的數據交換，達到無人值守。同時，PLC作為系統的核心控制器，以其高可靠性和穩定性，確保了整個排水監控系統的穩定運行。

3.可自動輪換工作

系統會自動控制各臺泵以輪換方式工作，并記錄每臺泵的運行次數和時間，確保各臺泵及其管道的使用率保持均勻分布。峰谷電價時段的控制，系統可以根據電網的負荷狀況和用電的高峰、低谷及平段時間，制定供電時段。在水位較低且不會影響排水安全時，遵循“避峰填谷”的原則來控制水泵的啟停。

4.實時監測運行參數

系統可以實時檢測水倉液位、排水流量、各臺水泵的運行狀態、入口真空度、出口壓力、泵軸承溫度、閥門開關狀態、水泵電機的電流、電壓、電機運行累計次數與時間等參數，并在現場、地面監控主機上顯示。視頻監視水泵房內各水泵系統的狀態以及泵房內水倉水位的高低。

5.故障警報及歷史記錄

當某設備發生故障或者運行參數超出正常范圍時，系統根據故障等級及時做出相應動作，并在現場和地面控制室同時發出語音、指示燈閃爍等報警信號，提示相關人員及時排查故障。

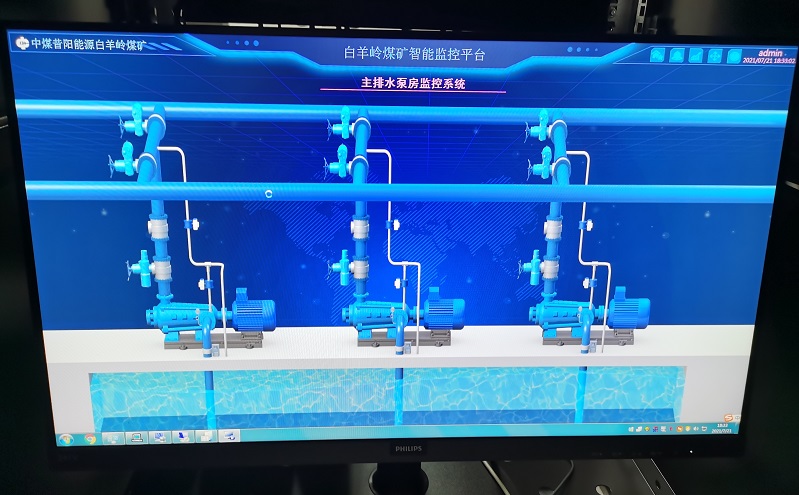

6.直觀動態模擬圖形顯示

系統使用直觀的動態模擬圖形，直觀地展示礦井排水系統的運行狀態。管理人員可以通過上位機或遠程終端實時查看水泵的運行狀態、水位變化情況、管道流量等信息。這種直觀的顯示方式不僅提高了管理人員的操作效率，還有助于及時發現和解決排水系統中出現的潛在問題。

礦井自動化排水監控系統的應用，不僅顯著提高了煤礦排水作業的效率，降低了人力成本，更重要的是，它通過實時監控、智能調度和故障預警等功能，大大增強了礦井的安全性和穩定性。
