礦井深處，一套高效、可靠的礦用排水自動化監控系統，是礦山的“生命線”，其核心在于對控制方式的靈活運用和對控制過程的精準執行。該系統融合多種控制形態，確保無論何種環境下，礦井之水皆能服從指令，安全穩定地排出。

礦用排水自動化監控系統采用分層、互補的策略實現控制，其核心控制方式如下：

1.就地手動控制方式：

l定位與作用： 作為最基礎的控制層級，通常在控制柜或設備本體處設置按鈕或開關。

l適用場景： 設備調試、緊急情況（如遠程或自動系統失效）、特定檢修環節。

l特點： 操作人員直接在現場操控水泵啟停，優先級別最高。此時，自動與遠程指令被暫時阻斷。

2.遠程手動控制方式：

l定位與作用： 操作人員在中控室上位機監控軟件界面上，通過清晰的圖形化按鈕進行操作。

l實現路徑： 指令經由工業以太網或?qū)Ｓ每偩€下達至現場PLC（可編程邏輯控制器），PLC繼而驅動繼電器、接觸器等執行機構動作。

l適用場景： 日常巡檢、系統維護、異常工況的應急干預或自動化流程的短暫介入調整。

3.自動控制方式：

l定位與作用： 系統的核心與常態運行模式，依據既定邏輯自主運作。

l決策核心： 位于井下的PLC承擔關鍵角色，依據預設程序接收傳感器信號并作出判斷。

l控制算法支撐： 核心邏輯包括：

  u水位閾值聯動泵控： 設定多個警戒水位點（如啟動水位、增泵水位、減泵水位、高限報警水位）。PLC實時比較水倉水位測量值與設定值，精確觸發相應水泵的啟動、停止或切換序列。

  u避峰填谷調度： PLC內嵌計時功能或接收上位機時間設定，結合電網分時電價策略，智能調度水泵在電價低谷時段密集運行，高峰時段減少運行。

  u多泵輪換與均衡： 程序自動記錄各水泵運行時長，確保水泵群累計工作時間均衡，有效延長設備整體壽命，避免單泵過度損耗。

l智能協同： 自動控制常整合多種因素（如水位、時間、能耗、設備狀態）進行綜合決策，實現系統整體運行的最優化。

礦用排水自動化監控系統運行的核心在于其閉環控制流程，保障著地下涌水被及時、有序地排出礦井：

1.數據采集：

l遍布水倉的關鍵水位傳感器持續測量水位深度；

l每臺水泵配備的壓力傳感器監測出水壓力；

l流量計精確計量排水量；

l溫度傳感器守護水泵電機軸承與繞組；

l振動傳感器捕捉設備異常震動；

l“開/關”狀態傳感器反饋水泵、閥門等執行機構的實時位置；

l電力參數模塊監控水泵運行電流、電壓、功率等關鍵電氣指標。

l這些數據通過現場總線或工業以太網實時傳輸至PLC。

2.數據分析與邏輯判斷：

PLC接收海量實時數據，依據預先燒錄于其存儲器的控制程序進行高速運算與邏輯判斷。核心判斷依據主要包括：

l水倉當前水位與預設各級別閾值的實時比對結果。

l當前時刻是否處于預設的低電價運行窗口期。

l各臺水泵的健康狀況（是否告警、是否被人工鎖定禁用）。

l各臺水泵的累計運行時間數據（用于輪換決策）。

l系統當前運行模式（自動、遠程手動、就地手動）。

l電網供電狀態是否正常穩定。

3.控制指令生成與下達：

基于分析判斷結果，PLC內部生成精確的控制指令序列。典型邏輯輸出示例：

l若水位超過“啟動水位”且處于自動模式、無設備故障、非用電高峰，則自動啟動序列中等待輪轉的水泵。

l若水位持續上升越過“增開水泵水位”，則按順序增開備用泵。

l若水位回落至“停止水位”以下，則調度當前運行的水泵依次停止。

l若檢測到某水泵電機溫度超高或振動劇烈，立即發出停止指令并觸發報警。

l到達預設的低電價時段起點，PLC自動啟動可運行水泵進行高效排水。

l控制指令通過數字量輸出模塊（DO）驅動繼電器、接觸器，或通過模擬量輸出模塊（AO）調節變頻器頻率，最終控制水泵電機啟動/停止、調節轉速、閥門開閉等操作。

4.設備執行：水泵、電動閥門等現場執行單元接收并響應來自PLC的控制指令，精確執行啟動、停止、轉速調節、閥門開關等物理動作。

5.執行反饋與閉環：

l狀態傳感器（如水泵運行信號、閥門到位信號）實時將設備的實際執行狀態反饋給PLC。

l流量、壓力、水位等過程量傳感器持續將排水系統的實際運行效果（響應結果）反饋給PLC。

lPLC將采集到的設備狀態、過程參數與預期指令目標值進行實時對照。若發現執行異?；蜻^程量偏離預期，PLC將立即觸發報警，并依據程序邏輯決定是否采取備用措施（如啟動另一臺水泵）。

6.信息集中與監控：

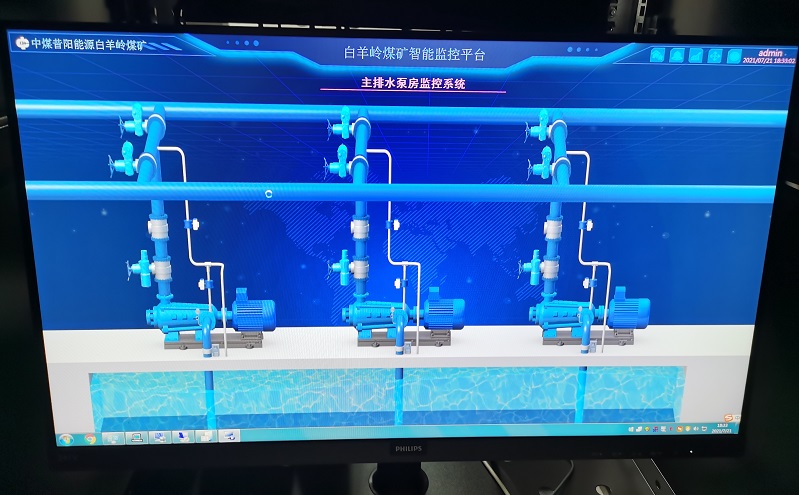

系統運行期間的所有關鍵數據——實時參數、設備狀態、報警信息、操作記錄——均通過通信網絡傳輸至位于地面的中央監控室上位機。上位機軟件提供圖形化人機交互界面，實現：

l集中監視： 以模擬圖、趨勢曲線、表格等形式直觀展示全系統狀態。

l歷史追溯： 存儲和查詢歷史數據與事件記錄。

l遠程干預： 授權人員可進行遠程手動操作或修改自動控制參數（如水位設定值、時間表）。

l報警管理： 聲光提示、彈窗報警、生成報警日志并通知相關人員。

礦用排水自動化監控系統通過其多層次的控制方式和嚴謹?shù)拈]環控制過程，實現了對礦井排水這一關鍵安全環節的自動化、智能化管理。它不僅極大地降低了人工操作的勞動強度和誤操作風險，更重要的是提升了排水作業的及時性、可靠性與經濟性。
