電子皮帶秤是一種安裝在皮帶輸送機上進行連續動態稱重的高效計量裝置，在建材、水泥、鋼鐵等有皮帶輸送機的場合幾乎都可以利用電子皮帶秤完成稱重，應用十分廣泛。特別是微電子、網絡信息等技術的發展，對皮帶秤動態稱重技術的發展有很大的促進作用。

電子皮帶秤稱重過程是隨著皮帶輸送機的運行而動態完成的，稱重過程較之靜態稱重更為復雜，影響其計量的因素有很多，如皮帶的速度、輸送機條件、皮帶張力、環境溫度、輸送機振動，乃至皮帶秤本身的安裝、維護和校驗等等，都會對皮帶秤實際工作產生影響。除了以上條件外，電子皮帶秤本身的性能、結構和品質同樣有著重要影響，其中，秤架結構是其中一個重要方面，在應用同樣的傳感器、儀表和環境下，秤架結構不同所能夠達到的精準度有很大不同，且秤架結構是區分皮帶秤型式的主要方面。

皮帶秤秤架是蔣皮帶上通過物料的重量傳遞給稱重傳感器的重量承受和傳遞裝置，是物料稱重過程的第一個重要環節，這個環節對皮帶秤整體性能所能達到的狀態起著決定性作用。常見的秤架結構型式有杠桿式、懸臂式和懸浮式，其中杠桿式又分為單杠桿是和雙杠桿式。懸臂式因其精準度和穩定性不足，已經逐步被淘汰出去。杠桿式皮帶秤現今的應用還比較普通，但單杠桿式的應用已經比較少，多應用雙杠桿式。目前來說，較為新型，認可程度越來越高的當屬懸浮式電子皮帶秤。

單杠桿是皮帶秤是指只有一組稱量杠桿的秤架，支撐了一組或幾組稱量托輥，也就是單托輥秤架和單杠桿多托輥秤架。這種秤架結構的特點是結構接單，易于安裝，但是計量精準度不足，特別是單托輥秤架，不適用于高精度計量場合，只有物料價值低、經濟適用的場合還有一些應用。

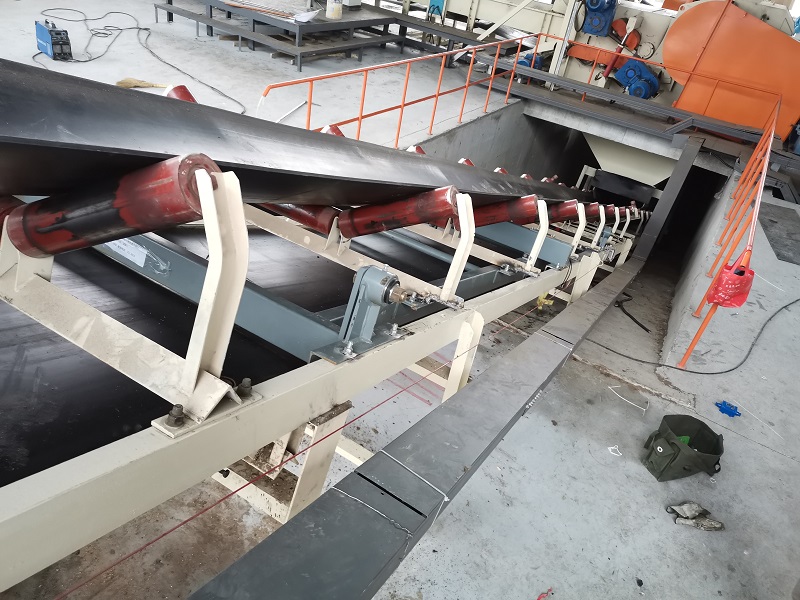

雙杠桿式秤架是由互為對稱的兩組稱量杠桿組成，每組稱量杠桿上支承了一組或幾組稱量托輥，既是兩組對稱杠桿，所以在稱重過程中兩組對稱計量杠桿能夠抵消一些水平分力（如皮帶張力、側向力等），因此，這種秤架結構的特點就是計量精準度較高、受力均勻、穩定性更高。此種秤架結構的缺點就是結構復雜，秤體龐大，安裝不便。

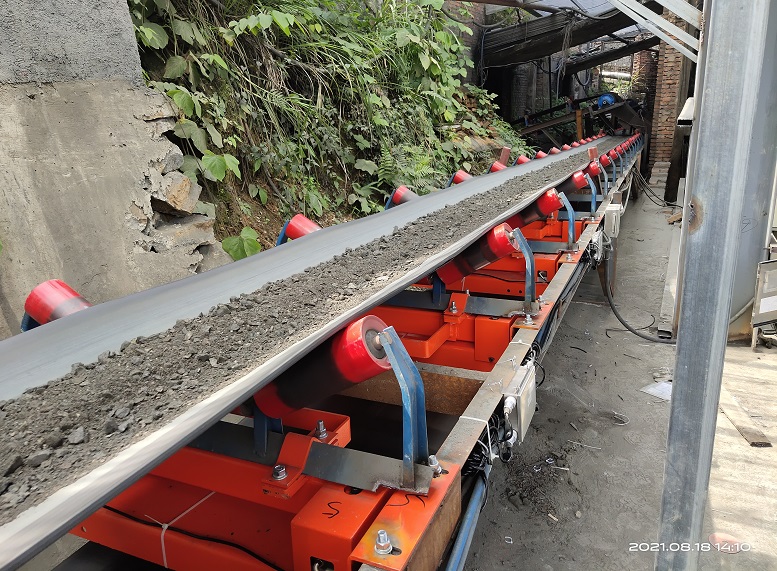

懸浮式秤架是一種稱重托輥組直接與稱重傳感器相連的結構型式，也被稱為“三無”秤架，即無杠桿、無支點、無平衡重，不像杠桿結構那種有力傳遞環節，直接承重式減少力傳遞環節，避免力損失影響計量結果，精準度高。懸浮式稱重結構也分為單托輥和多組稱量托輥，前者被稱為直接承重式單托輥秤架，特點是結構簡單，安裝方便，但稱量精準度不如多組稱量托輥懸浮式秤架。目前很多廠家應用直接承重式單托輥秤架進行組合，形成組合式懸浮式多托輥秤架，這種組合式結構既發揮了直接承重式單托輥秤架的優勢，又避免其劣勢，計量精準度和穩定性都有很大提高，并且不同單元之間工作是獨立的。

綜上所述，電子皮帶秤秤架結構型式多樣，各有千秋，但懸浮式秤架結構簡單、安裝維護方便、精準度高、穩定性好，已經成為電子皮帶秤的發展應用趨勢，而直接承重式單托輥秤架組合構成的多托輥組合懸浮式秤架成為懸浮式秤架中的亮點。
