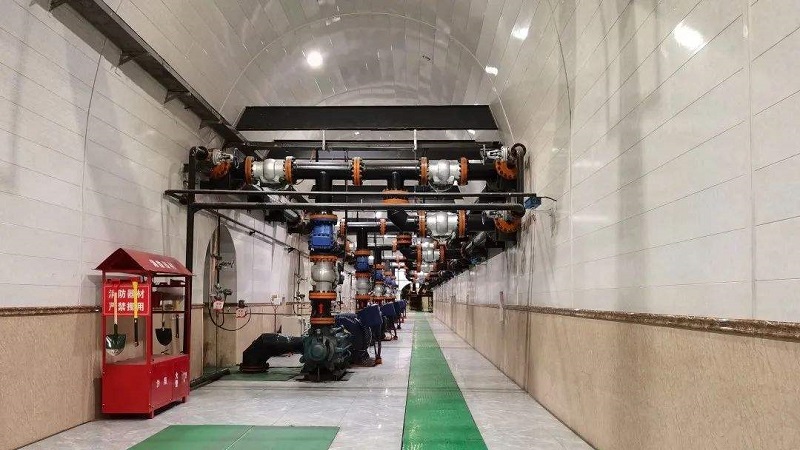

煤礦在生產或開采過程中會涌出大量的礦井水，先是匯集至水倉，再由水泵排出至地面。煤礦井下排水系統是將煤礦井水由井下排至地面的全套設備和設施，它的穩定、可靠運行直接關系到井下水是否能夠正常排出，關系到煤礦安全。排水設備和設施主要包括水泵、動力設備、管路、水倉等。

煤礦井下排水監控系統是為了煤礦排水系統的安全、穩定、可靠、高效運行而設計的，它有助于保障煤礦安全和正常生產，系統能夠對煤礦排水系統的設備、設施的參數或狀態進行監測，并對有關環節加以控制，是保護煤礦生產安全運行的重要且必要的措施。

煤礦井下排水監控系統包括水倉水位和其他參數監控，根據水倉水位高低、水泵運行時間等相關信息，合理調度水泵運行，可以達到水泵自動啟停、避峰填谷及節能的目的，同時將監測等數據傳輸至地面生產調度監控中心，進行實時監測及報警顯示。系統主要通過工控機對水泵電機及相關設施進行監測、監視和集中控制，各種傳感器裝置可以采集相關信息，PLC根據采集結果進行分析并作出自動控制，上位機系統存儲、顯示、處理、分析、報表等，方便整體分析管理。

為保障煤礦井下排水監控系統的應用，系統控制分站采用西門子PLC核心單元，具有現場易編程、易維護、易上手、靈活性高等特點，PLC采用矩陣結構與各種傳感器裝置連接，穩定性更高。PLC外殼采用密封結構，防潮、防爆、防塵、抗干擾能力強，可以在煤礦井下惡劣環境中安全穩定運行，保持整個監控系統的可靠性。

煤礦排水監控系統通過傳感器裝置采集水倉水位的高低、水泵的狀態和用電峰谷等數據，并且根據這些準確、實時的數據合理調度水泵，自動準確地發出啟停水泵的命令以及控制管路上的各種閘閥、閘門等，控制水泵運行，從而實現井下排水系統的無人值守。通過水泵運行時間、用電情況等自動調度水泵，可以有效避免某臺水泵過度運行而其他水泵長期不用的情況，使水泵高效、節能運行，延長水泵使用壽命。

煤礦井下排水監控系統也為地面監控中心方便、全面了解整個中央水泵系統的工作情況，提供了完整數據、先進技術方面的保障。系統中的PLC可以與地面上位機通過網絡連接，將數據實時共享，上位機軟件系統采用可視化組態畫面，直觀顯示水泵運行實況和實時數據參數。系統中配置防爆攝像儀，用以監控鏡像排水系統設備運行情況，監控中心可以通過上位機查看井下設備運行相關視頻。

煤礦井下排水監控系統的實時監測、自動控制、智能保護、數據分析等功能，真正實現了井下排水系統的無人值守，使井下排水系統高效、安全、節能、經濟地運行，是保障煤礦安全運行的重要措施。
