煤礦井下排水設備是保障礦山運行的重要設備，是井下安全生產的重要環節之一，實現井下水泵房的實時、遠程監測與控制，是保障排水設備及系統正常穩定運行的重要措施，是建設數字化礦山、保障生產安全的重要組成部分。

井下排水自動化監控系統是針對煤礦井下排水設備實現實時監測和自動化控制的解決方案，能夠有效簡化井下排水設備的操作過程，降低勞動強度，避免人為操作錯誤造成的損失。排水監控系統可以實現在主控機房對井下排水系統泵房的所有設備進行網絡監控，做到泵房無人值守、設備安全可靠運行。

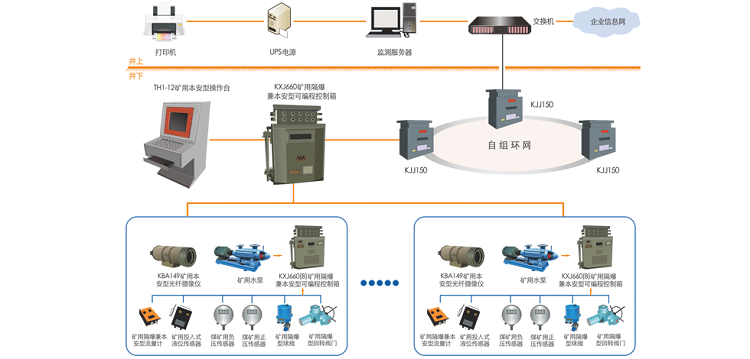

井下排水自動化監控系統的構成

1、井下排水現場設備

井下排水自動化監控系統現場設備主要包括傳感器裝置和執行結構。傳感器裝置主要采集排水系統及設備各參數信息，如水倉水位檢測、水泵流量檢測、水泵壓力檢測、電機及水泵溫度檢測等。現場執行機構主要是電機和閥門，系統根據檢測到的數據進行自動控制執行機構。

2、現場控制層

井下排水自動化監控系統現場控制層采用工業PLC作為控制核心，根據集中控制臺的指令、規定的工藝要求、各種邏輯連鎖關系的要求、現場狀態保護的要求，對現場進行實時控制。

3、集中控制層

集中控制層主要由工業控制計算機和操作臺組成，既可以對整個系統設備進行監視，也可以對各個設備和整個系統進行控制。
