井下排水自動化監控系統的功能

1、數據自動采集與檢測

利用各種數據采集裝置對排水系統及設備進行檢測、采集，包括：水倉水位、電機工作電流和電壓、水泵的流量和軸溫、電機溫度、水泵吸水管真空度、水泵出水口壓力及軸振動的前度和烈度，以及電動閘閥、真空泵、電動求的狀態等。

2、三種控制工作方式

系統具有自動、手動和檢修房中工作方式。自動方式下，由PLC檢測水位、壓力以及有關數據信號，自動完成水泵運行，無需人工參與操作。手動工作方式時，工作人員操作，PLC提示操作人員完成已選水泵的啟停和監控工作。檢修方式為故障檢修以及試車時使用，當某臺水泵故障時，自動退出運行，并發出聲光報警，設備檢修時，現場操作箱和監控軟件組態畫面具有檢修按鈕，防止其他人誤操作，保證系統安全可靠。

3、結合用電時段自動控制

井下排水負荷大，用電量也比較大，結合不同用費時段進行水泵啟停控制、排水，可以有效降低水泵能耗，節省開支。

4、運行時間和流量的統計

為了保證各水泵的運行時間基本一致，避免某臺水泵過度運行造成損耗，系統自動累計水泵的運行時間，在設備投入自動的情況下，系統每次都會自動投入使用時間最少的泵。為了更好的分析系統效率，自動累計流量值和電機的功率輸出。

5、完善的保護功能

井下排水自動化監控系統針對排水設備具有完善的保護功能，包括啟動保護、超溫保護、振動保護、電機故障、液位報警，當發現水泵故障或異常時，系統自動發出聲光報警，同時監控中心組態軟件顯示報警和故障信息，PLC根據情況自動完成水泵的切換。

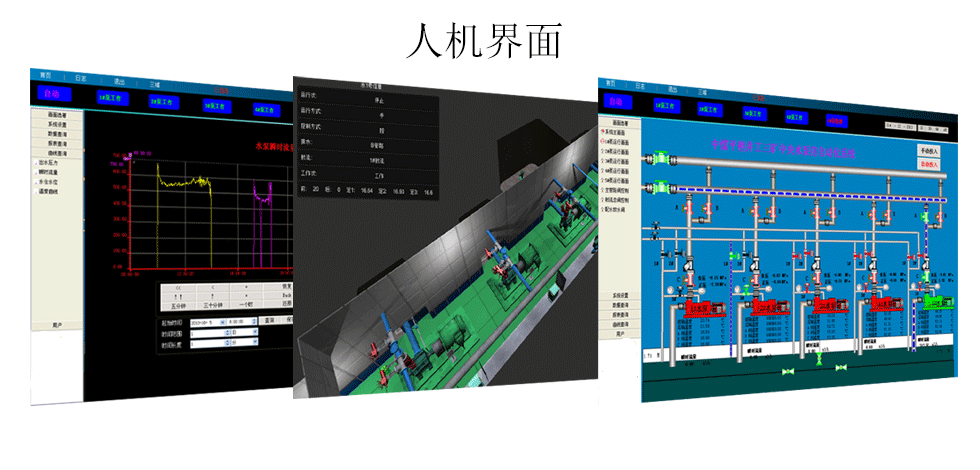

6、上位機動態畫面顯示

井下排水自動化監控系統監控中心上位機采用組態顯示，動態實時顯示井下排水系統模擬畫面、參數顯示、報表顯示、報警信息等，實時準確顯示井下排水系統實況，實時對執行機構進行操作。系統自動生產實時和歷史數據報表，如模擬圖、趨勢圖等。

井下排水自動化監控系統是保障煤礦安全正常生產的重要措施，是建設數字化礦山的重要組成部分，它具有完善的組成結構和強大的系統功能，隨著煤礦行業的發展，系統也會不斷升級。
